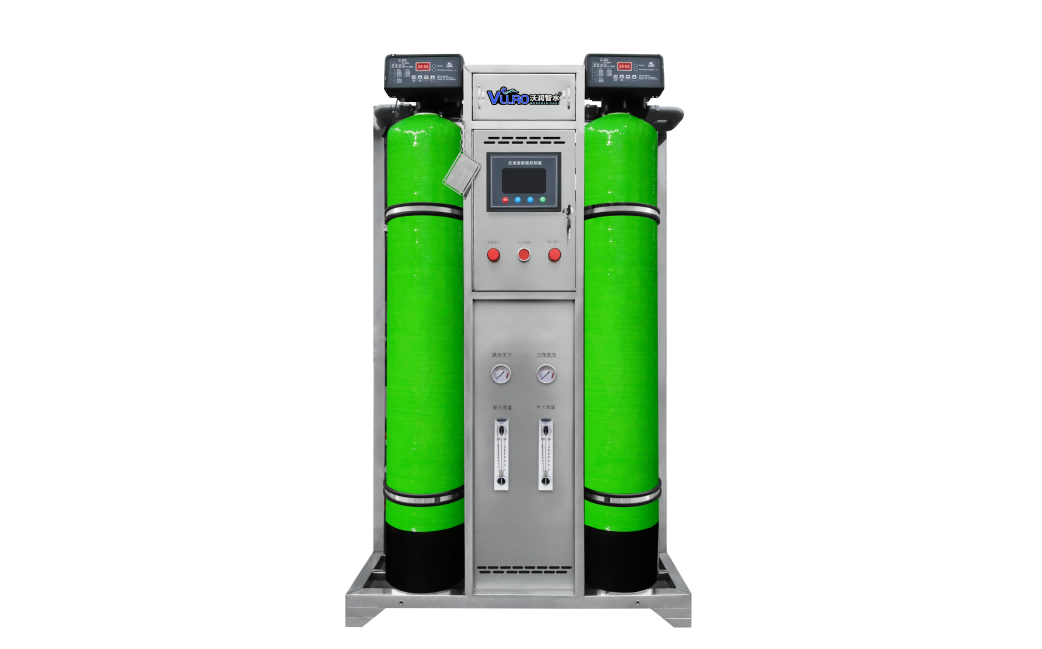

Comment fonctionne un système d’osmose inverse ? Manuel complet

Manuel du produit

1. Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et le conserver correctement pour référence future !

2. La section d'alimentation doit avoir un fil de terre et la mise à la terre doit être bonne et fiable.

3. Il est recommandé d'installer cet équipement dans un espace intérieur bien drainé et bien ventilé. Il est déconseillé de l’installer à l’extérieur ou dans un espace intérieur non étanche à l’humidité.

4. La conception d'apparence est soignée et bien rangée, la structure est compacte et des accessoires spécifiques au traitement de l'eau de qualité alimentaire sont sélectionnés pour garantir la sécurité et la fiabilité de l'équipement.

5. L'équipement d'osmose inverse RO est équipé d'une fonction de surveillance de la qualité de l'eau en temps réel, permettant une surveillance 24 heures sur 24 de la qualité de l'eau des effluents.

6. L'équipement est équipé d'un système de contrôle entièrement automatique, facile à utiliser et présentant une conception humanisée pour une installation pratique. Un seul bouton est nécessaire pour faire fonctionner l'appareil.

7. L'équipement d'osmose inverse RO est équipé d'une protection d'arrêt de niveau d'eau haut et bas pour empêcher la pompe à eau de démarrer sans eau et de brûler la pompe, garantissant ainsi le fonctionnement sûr de l'équipement en temps réel.

8. L'équipement d'osmose inverse RO est équipé d'un écran d'affichage intelligent, qui affiche l'état de fonctionnement en temps réel tel que la production d'eau, le plein d'eau, le manque d'eau et le rinçage, ce qui permet aux utilisateurs de comprendre facilement le fonctionnement de l'équipement.

Introduction au système de prétraitement

（1） Cela peut garantir que l'eau du produit reste stable. Le taux de dessalement reste longtemps à une certaine valeur. Le taux de récupération d'eau du produit peut rester inchangé. Gardez les coûts d’exploitation au minimum. La membrane a une durée de vie relativement longue, etc. Concrètement, le prétraitement de l'osmose inverse vise à réaliser :

（2） Empêcher la contamination à la surface de la membrane, c'est-à-dire empêcher les impuretés en suspension, les micro-organismes, les substances colloïdales, etc. d'adhérer à la surface de la membrane ou de bloquer les canaux d'écoulement d'eau des éléments membranaires.

（3） Empêche le tartre sur la surface de la membrane. Lors du fonctionnement de l'appareil d'osmose inverse, en raison de la concentration de l'eau, certains sels insolubles tels que CaCO3, CaSO4, BaSO4, SrSO4, CaF2, etc. se déposent à la surface de la membrane. Il est donc nécessaire d’éviter la formation de ces sels insolubles.

（4） Assurez-vous que la membrane est protégée des dommages mécaniques et chimiques pour maintenir de bonnes performances et une durée de vie suffisamment longue.

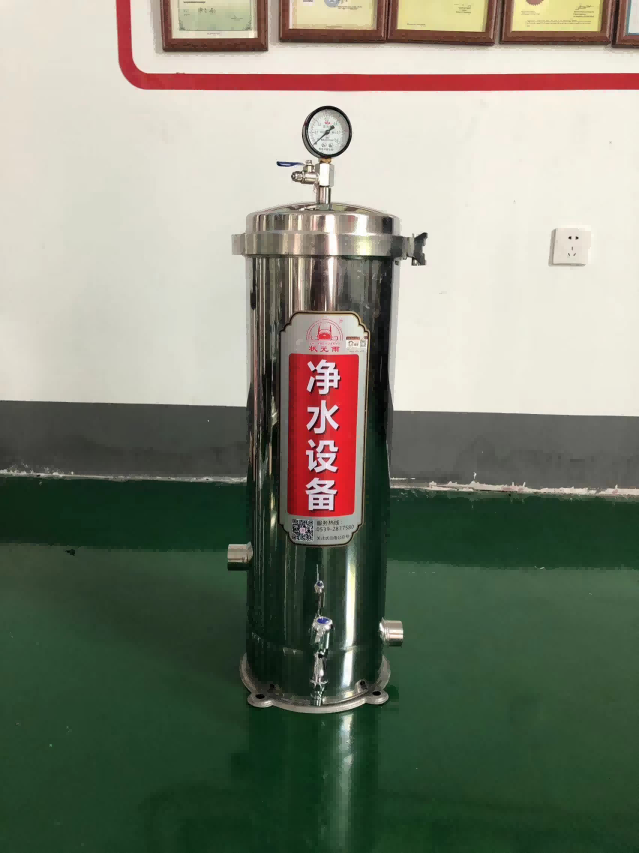

Filtre de précision

je Il est équipé d'un noyau PP avec une précision de filtration de 5μm, et sa fonction est de couper Conservez les particules de plus de 5 microns dans l'eau d'alimentation pour garantir que la membrane d'osmose inverse ne soit pas rayée par de grosses particules en suspension. Grâce aux membranes d'osmose inverse

je L'épaisseur est d'environ 10 microns. Les particules plus grosses dans l'eau brute, après avoir été accélérées par une pompe à haute pression, sont très susceptibles de rayer la surface de dessalement de la membrane d'osmose inverse.

je La couche d'épiderme peut même pénétrer dans le module membranaire d'osmose inverse. Par conséquent, un filtre de précision de 5 microns est généralement installé avant l’équipement d’osmose inverse.

je Pour assurer la sécurité des membranes d’osmose inverse.

je Le filtre de précision étant une filtration complète à 100%, les particules interceptées à la surface de l'élément filtrant s'accumuleront de plus en plus avec le temps. Par conséquent, l'élément filtrant PP doit être remplacé régulièrement et le cycle de remplacement varie en fonction de la turbidité de l'eau entrante.

Appareil d'osmose inverse

Le mode de fonctionnement de l'osmose inverse est différent de celui des filtres de précision. Dans un filtre de précision, le débit d'eau est perpendiculaire à l'élément filtrant, et l'élément filtrant

Les impuretés sont retenues à la surface de l'élément filtrant, tandis que toute l'eau passe à travers l'élément filtrant. L'osmose inverse, quant à elle, est une filtration à flux croisés, avec un écoulement d'eau parallèle à la surface de la membrane.

L'eau qui coule, sous haute pression, les molécules d'eau traversent la membrane puis pénètrent dans le tube central, tandis que le sel est intercepté à la surface de la membrane et entraîné avec le débit d'eau. Emportez-le.

La membrane RO adopte une filtration à flux croisés car l'élément filtrant PP est un consommable jetable. Lorsqu'il est bouché, il doit être remplacé immédiatement, mais la membrane RO s'en retire.

La conception initiale et le mode de fonctionnement déterminent qu'il ne peut pas filtrer toutes les impuretés, sels et autres substances présentes dans l'eau.

Il s'accumulera bientôt à la surface de la membrane, provoquant un blocage de la membrane et empêchant l'eau propre de s'écouler.

L'osmose inverse, en tant que l'un des composants essentiels de l'ensemble des équipements d'eau pure, a un impact significatif sur la qualité des eaux usées en raison de son état de fonctionnement.

Les paramètres de fonctionnement tels que la pression, le débit et la conductivité peuvent véritablement refléter l’état de santé de l’osmose inverse. Ces données sont très importantes et absolument nécessaires

Enregistrez tous les jours. S'il y a un problème avec l'osmose inverse, comparer les données enregistrées avant et après permettra d'identifier rapidement le problème.

Les points clés du problème et les méthodes pour le résoudre.

Lors de l'enregistrement des données de fonctionnement de l'osmose inverse, plusieurs points doivent être notés :

1. N'enregistrez pas la conductivité de l'eau du produit RO lorsque la pompe haute pression s'arrête, car aucune eau de produit ne coule dans la canalisation à ce moment et l'instrument indique

Il montre l'eau stagnante restant dans le pipeline et son erreur est relativement importante.

Lorsque le RO est rincé, n'enregistrez pas non plus la conductivité de l'eau produite RO, car il n'y a presque pas d'eau produite provenant du RO pendant le processus de rinçage, pour la même raison que celle mentionnée ci-dessus.

3. Lors de l'enregistrement de la pression, du débit et de la conductivité, cela doit être effectué au moins 5 minutes après le démarrage de la pompe haute pression, car ce n'est qu'à ce moment-là que tous les paramètres seront enregistrés.

A tendance à se stabiliser.

Paramètres de performances

1. Installation d'équipement

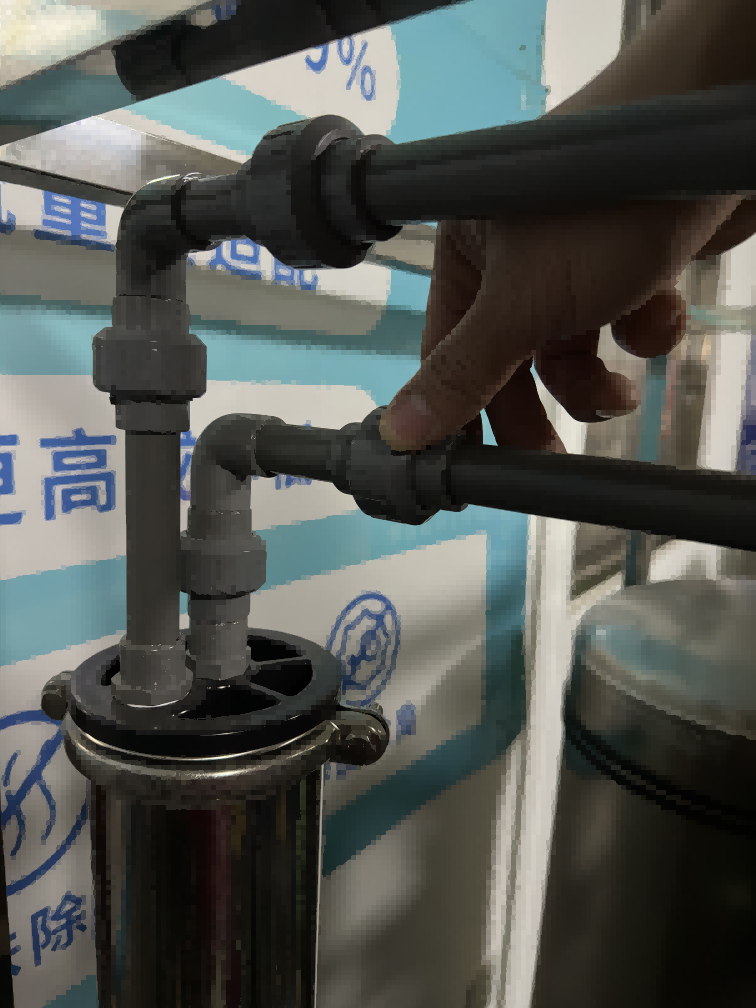

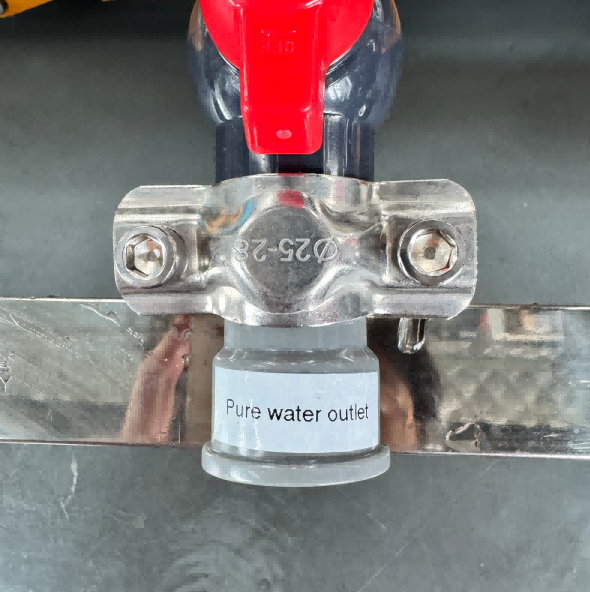

je Connecter

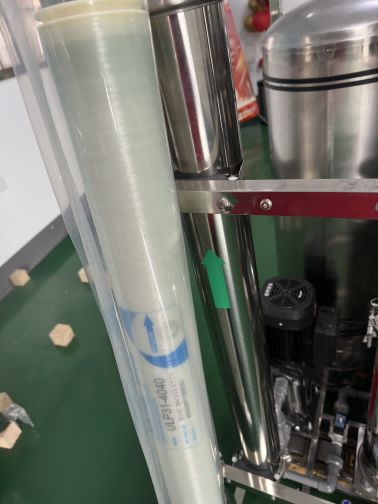

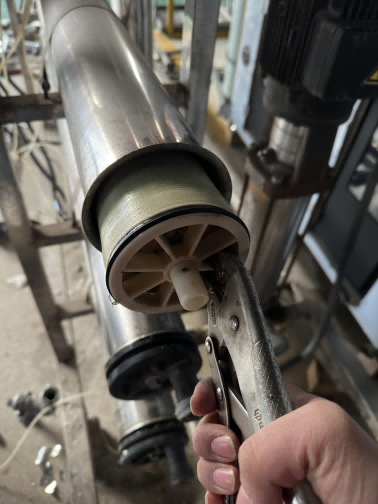

je RO Installation de membranes d'osmose inverse

2. Débogage de l'équipement

² Youdaoplaceholder0 Lors de la première utilisation, vous devez d'abord rincer manuellement le filtre à sable de quartz, puis le filtre à charbon actif, et ainsi de suite.

² Le filtre doit être rincé manuellement pour la première fois. Les étapes de fonctionnement sont les suivantes；

un. Après réception de la marchandise, vérifiez d'abord si le « union » est desserré et serrez-le en fonction de la situation sur place.

b. Avant le rinçage, il convient de noter que la vanne d'arrivée d'eau de l'unité principale doit être fermée. Il sera fermé avant de quitter l'usine.

c. Appuyez et maintenez simultanément les « touches haut et bas » sur la tête de valve intelligente pendant 5 secondes et émettez un « bip » pour déverrouiller les touches de l'écran.。

d.  Appuyez deux fois sur la touche « Menu/Confirmer » sur l'écran de la tête de valve intelligente pour entrer le réglage de l'heure actuelle. Utilisez les "touches Haut et Bas" pour modifier la valeur des minutes et appuyez sur la touche "Menu/Confirmer" pour enregistrer.

e. Appuyez à nouveau sur la touche « Manuel/Retour » de la tête de vanne intelligente. Lorsqu'elle affiche "-00-", la tête de vanne commence l'étalonnage et passe en mode de rinçage manuel.

f. Une fois que l'écran de la tête de vanne intelligente affiche « 2-10 », l'eau trouble sera évacuée de la sortie des eaux usées de rinçage. À ce stade, attendez patiemment que l’ensemble du processus de rinçage soit terminé. Une fois le rinçage terminé, l'équipement entrera dans le programme de fonctionnement et aucune opération manuelle n'est requise.

g.  Si la source d'eau contient beaucoup d'impuretés, il est recommandé de la rincer 2 à 3 fois jusqu'à ce qu'elle soit parfaitement nettoyée.

h. Nettoyez soigneusement le filtre et ouvrez la « vanne d'entrée d'eau » de l'unité principale pour fournir de l'eau.

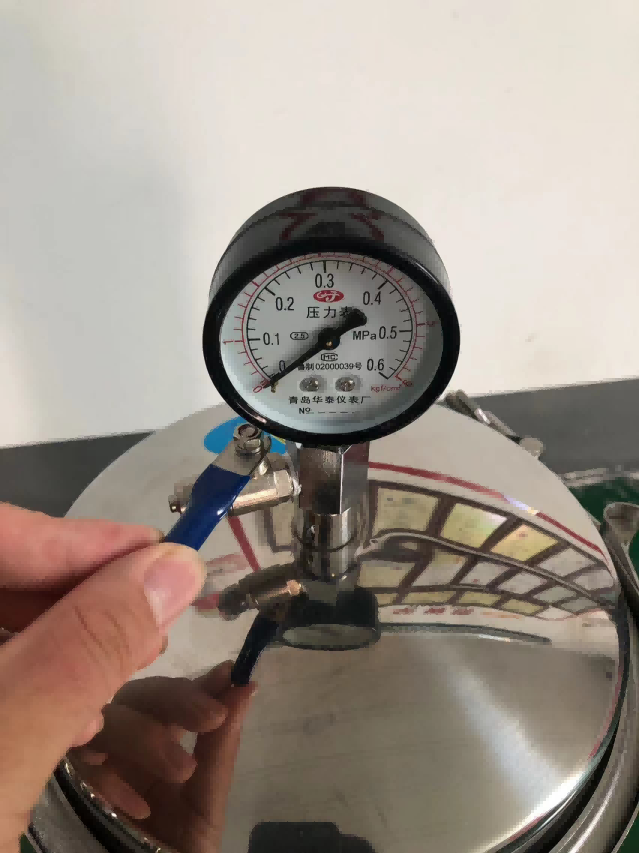

je. Lors de l'ouverture de la « soupape d'échappement de précision pour l'échappement », si de l'eau sort, fermez la soupape d'échappement.。

j. À ce stade, aucune opération n’est requise. L'équipement rincera automatiquement la membrane RO et l'eau sera évacuée de la sortie des eaux usées. Nous devons juste attendre 10 minutes

k. Après avoir rincé la membrane pendant 10 minutes, appuyez sur le bouton « Appuyez sur le bouton Démarrer » pour démarrer la pompe à eau. Ajustez la pression de service à « 0,8 MPa-0,9 MPa » via la « vanne de régulation d'eau concentrée », puis observez si la bille flottante du « débitmètre d'eau concentrée » est supérieure ou égale à celle du « débitmètre d'eau propre ». La bille du flotteur du débitmètre d'eau concentrée ne doit pas être inférieure à celle du débitmètre d'eau propre.

je Description du programme de tête de vanne de filtre

Entretien et réparation

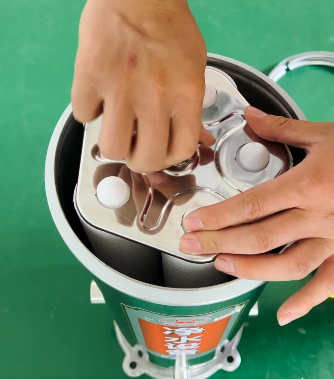

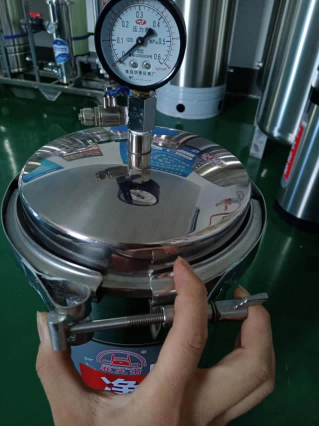

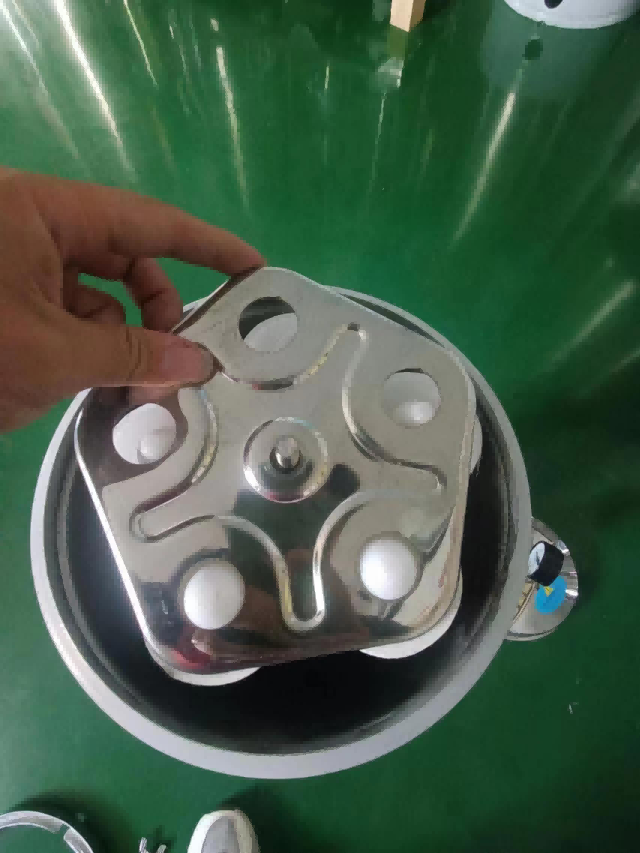

je Entretien des filtres de précision

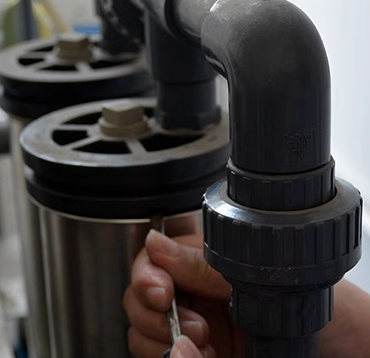

je RO Entretien des membranes d'osmose inverse

je Voici quelques points clés et précautions pour l'entretien et l'entretien.

 Nettoyage périodique : En fonction des conditions d'utilisation et de qualité de l'eau, le cycle de nettoyage doit être raisonnablement déterminé. Si la qualité de l’eau produite est mauvaise, elle doit être nettoyée en temps opportun.

2. Vérifiez la pression : inspectez régulièrement les pressions d'entrée et de sortie de l'équipement pour vous assurer qu'elles se situent dans la plage normale. Une pression d'entrée d'eau trop élevée peut affecter les performances de l'équipement, tandis qu'une pression de drainage trop faible peut entraîner un rinçage incomplet.

3. Inspectez l'élément filtrant : vérifiez et remplacez régulièrement l'élément filtrant pour éviter le colmatage ou l'usure. L'élément filtrant de l'eau du robinet municipal est généralement remplacé tous les 2 à 3 mois de fonctionnement.

4. Inspectez les lignes de câbles : vérifiez régulièrement les lignes de câbles et les borniers de l'équipement pour garantir un bon contact, aucun dommage ni desserrage. Pendant ce temps, vérifiez si la fiche d’alimentation fonctionne correctement.

5. Faites attention à la qualité de l'eau : sélectionnez le mode de fonctionnement et les paramètres de l'équipement d'osmose inverse de manière raisonnable en fonction de la qualité de l'eau à traiter. Différentes qualités d'eau peuvent nécessiter des pressions de travail et des temps de traitement différents pour éviter les pannes d'équipement causées par des conditions de travail inadaptées.

6. Entretien régulier : Effectuez régulièrement l'entretien et l'inspection de l'équipement, y compris le nettoyage des sédiments et de la saleté à l'intérieur de l'équipement, et la vérification de l'état des éléments de membrane et des joints pour assurer leur fonctionnement et leur durée de vie normales.

7. Faites attention à l'environnement d'installation : l'équipement d'osmose inverse doit être installé dans un environnement sec et bien ventilé, à l'écart des températures élevées, de l'humidité élevée et des substances chimiques corrosives. Évitez les fortes pluies et les eaux usées pénétrant directement dans l'équipement pour éviter de l'endommager. Pendant le fonctionnement hivernal, faites attention à l'antigel. En cas de non-utilisation prolongée, vidangez l'eau à temps et effectuez en même temps une protection spéciale de la membrane.

8. Inhibiteur de tartre : veuillez remplir la solution d'inhibiteur de tartre dans le réservoir d'ajout d'inhibiteur de tartre en temps opportun pour éviter d'endommager la pompe doseuse due à la mise sous vide. Ne pas ajouter pendant une longue période entraînera des dommages irréversibles à la membrane.

Précautions d'entretien

Veuillez vous assurer que les travaux de maintenance et d'entretien sont effectués lorsque l'équipement est arrêté pour éviter les chocs électriques et les dommages à l'équipement.

2. Pendant le processus de maintenance et d'entretien, il est strictement interdit d'utiliser des objets pointus ou durs pour entrer en collision avec l'équipement ou l'endommager.

3. En cas de panne d'équipement ou de situation anormale qui ne peut pas être résolue, veuillez contacter le fournisseur d'équipement ou le personnel de maintenance en temps opportun pour la manipulation.

Précautions

1. L'équipement de purification de l'eau par osmose inverse est spécialement conçu sur la base du rapport sur la qualité de l'eau fourni par l'utilisateur. Si la qualité de l'eau brute est trop mauvaise ou si la qualité de l'eau varie considérablement, cela peut affecter l'effet de purification de l'eau et réduire la durée de vie de l'équipement ou de la membrane d'osmose inverse.

2. L’eau d’alimentation des éléments membranaires ne doit contenir ni taches d’huile ni corps gras.

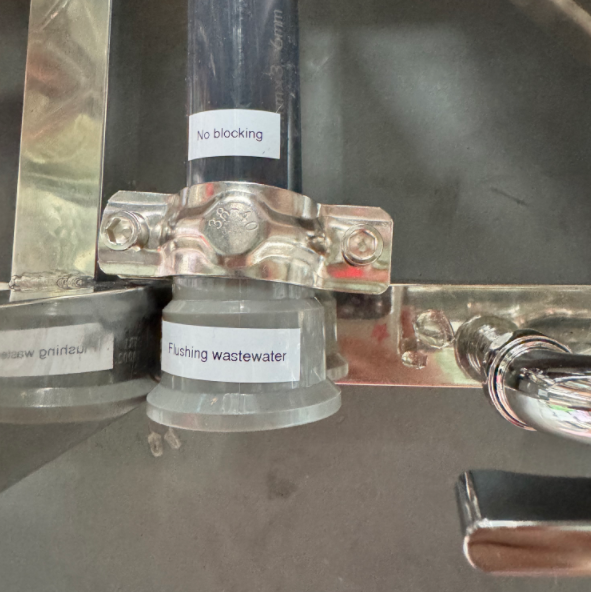

3. La longueur du tuyau de rinçage des eaux usées ne doit pas dépasser 6 mètres. N'installez pas de vanne d'arrêt. La sortie ne doit pas être plus haute que le corps de la vanne. Le terminal doit être ouvert pour éviter tout siphonnage. Moins il y a de coudes, mieux c'est.

4. L'équipement de purification de l'eau par osmose inverse doit être allumé et rincé une fois toutes les 24 heures pour empêcher la croissance de micro-organismes. En cas d'arrêt continu pendant les vacances, veuillez fermer la vanne d'entrée d'eau, la vanne d'eau de produit et la vanne d'eau concentrée de l'équipement pour éviter le dessèchement des éléments membranaires et la croissance bactérienne.

5. L'équipement d'osmose inverse ne doit pas être utilisé ou stocké dans un environnement dont la température est inférieure à 5 ℃ ou supérieure à 45 ℃. Pendant le fonctionnement, la pression de l'eau d'alimentation ne doit pas être inférieure à 0,2 MPa ou supérieure à 0,5 MPa. Lorsque l'équipement est inutilisé pendant une longue période, les éléments membranaires doivent être retirés, trempés dans une solution de bisulfite de sodium à 1 % dans le réservoir d'eau et remplacés régulièrement.

6. En hiver, la capacité de production d’eau de l’équipement change d’environ 3 % pour chaque baisse de 1 ℃ de la température de l’eau, avec une température de référence de 25 ℃.

7. Les opérateurs doivent posséder des connaissances de base en matière de préparation d'eau pure et maîtriser les techniques d'exploitation pour garantir la qualité de l'eau produite et éviter des opérations incorrectes.

8.  Avant chaque démarrage et fonctionnement de la pompe à eau brute et de la pompe haute pression, il est nécessaire d'expulser d'abord le gaz dans le système de canalisation et de vérifier la rotation avant et arrière de la pompe.

9. Lors de la désinfection chimique des équipements, des mesures de protection correspondantes doivent être prises (telles que le port de gants en caoutchouc, de masques, de lunettes, etc.) pour empêcher le désinfectant de pénétrer dans les yeux, le nez, la bouche et d'autres organes du personnel de désinfection. Si l'une des situations ci-dessus se produit, rincez immédiatement abondamment à l'eau, puis envoyez-la à l'hôpital pour traitement.

10. Lorsque le contrôle automatique de l'unité principale est protégé, la cause doit être identifiée et le défaut éliminé avant de redémarrer la machine.

11. Lorsque le débit d'eau de l'unité principale diminue, la cause doit être identifiée. Il est strictement interdit de réduire le rejet des eaux usées de rinçage, ce qui pourrait entraîner une mise sous pression et un endommagement de la membrane d'osmose inverse. Sinon, cela entraînerait des dommages irréversibles à la membrane d'osmose inverse.

12.  Ne desserrez pas et ne démontez pas les pièces de rechange de l'équipement d'eau pure lorsqu'il est en fonctionnement.

13. Les éléments filtrants de précision et les inhibiteurs de tartre sont des consommables et doivent être remplacés et ajoutés régulièrement.

14.  Si de l'eau est trouvée dans le manomètre, arrêtez immédiatement le fonctionnement de l'équipement d'eau pure et remplacez le manomètre.

15. Lorsqu'une protection haute ou basse tension se produit pendant le fonctionnement de l'équipement, veuillez en identifier la cause avant de redémarrer la machine.

16. La vanne d'évacuation de l'eau concentrée ne peut en aucun cas être complètement fermée. Pour éviter de causer des dommages irréparables à la membrane RO.

17. Si une protection haute ou basse pression se produit pendant le fonctionnement de l'équipement d'osmose inverse, veuillez en identifier la cause avant de redémarrer la machine.

18. Les pannes d'équipement et les dommages causés par des opérations en violation des procédures d'exploitation, ainsi que les écarts de performance en l'absence d'enregistrements d'opération pour la traçabilité, ne seront pas acceptés pour les demandes de réclamation. Dans le même temps, cela entraînera également des difficultés pour la maintenance des équipements.
